beat365正版网站唯一官网电阻系列

精密电阻采样
作者:电阻生产厂家 时间:2020-11-08 10:31:43 来源:原创

用电阻做采样,一般就是将电阻放置在需要采样电流的位置,通过测量电阻两端的电压值来反馈,进而确定电路中的电流大小。那么采样电阻的阻值一般要求比较小,这样才能让放进去的电阻不影响原电路中电流大小,以保证精密电阻采样精准。对于取样电阻使用合金材料生产,这样的取样电阻精度可以达到很高,且受温度影响也相对稳定,对于这种类型的合金贴片电阻在进行电流取样的时候,可以更加准确的反馈电流情况。而且这种合金电阻目前使用非常广泛,在很多电子产品种都可以见到。

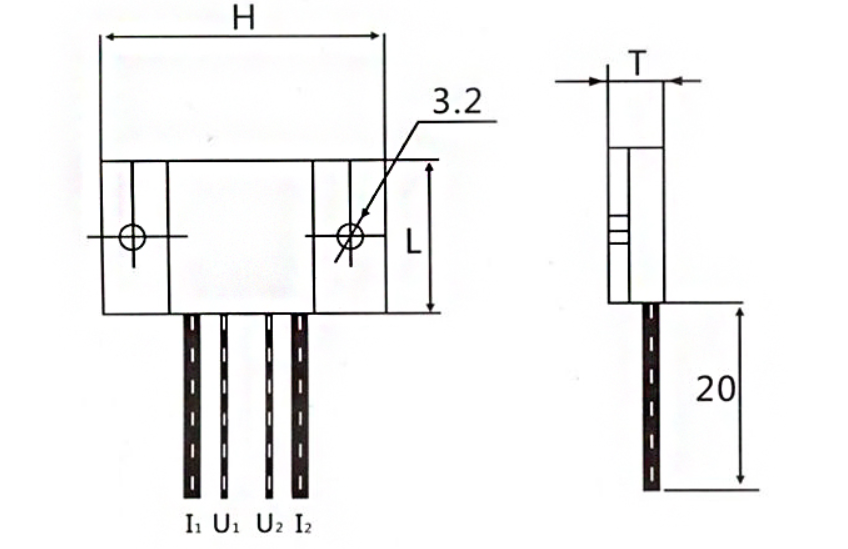

一、产品外形图及外形尺寸

戳我试试


最大功率 外形尺寸
外敷散热器 H L T φ

(电流引线线径)
TCR

(PPM)

电原理图

戳我试试

10W 40 20 10 I≤12A 1.3

12
25
40
±5ppm

±25ppm
20W 60 30 10
30W 60 40 10
30W 60 50 10
40W 80 50 10
50W 120 80 10
80W 160 160 10

注:电流引出端引线直径中Φ的大小视电流大小而定。
二、主要技术参数:

项目 指标
25℃的最大功耗 10W,20W,50W,80W
阻值范围 0.1R-200KR
允许偏差 L(±0.01%),W(±0.05%),B(±0.1%),D(±0.5%),F(±1%)
温度系数 ±5PPM
温度范围 -55℃-125℃
元件极限电压 250V
封装形式 环氧灌封

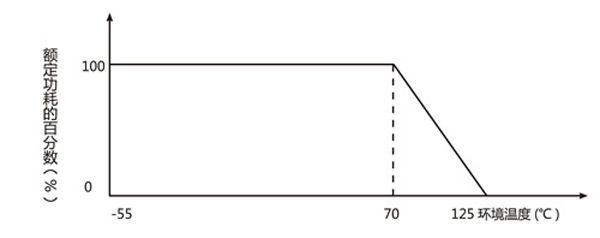

三、额定功耗与环境温度的关系:

戳我试试

四、使用说明
    1),以上电阻器必须在外敷散热器的情况下使用,如果不加散热器,电阻器的使用功率比应该大大降低
    2),安装带散热器的电阻器时,与散热器接触的安装体表面要平直,不得有毛刺、异物等,必要时应在接触面涂抹一薄层导热硅脂,安装紧固螺钉(或螺丝)时,应两边(对角)分别逐渐加力,然后完全拧紧。绝对不能先拧紧一边,再开始拧另一边。在安装大功率散热器电阻器时,还应加弹簧垫片。
